ما هي طرق التفتيش على مطروقات قرص التيتانيوم؟

باعتباري أحد الموردين الرئيسيين لأقراص التيتانيوم، فإنني أدرك الأهمية الحاسمة لمراقبة الجودة في عملية الإنتاج. تُستخدم مطروقات أقراص التيتانيوم على نطاق واسع في العديد من الصناعات، بما في ذلك الطيران والسيارات والصناعات الطبية، نظرًا لنسبة القوة إلى الوزن الممتازة، ومقاومة التآكل، وأداء درجات الحرارة العالية. يعد ضمان جودة هذه المطروقات أمرًا ضروريًا لتلبية المتطلبات الصارمة لهذه الصناعات. في منشور المدونة هذا، سأناقش طرق الفحص الرئيسية لمطروقات أقراص التيتانيوم التي نستخدمها لضمان أعلى مستوى من الجودة.

التفتيش البصري

يعد الفحص البصري الخطوة الأساسية والمبدئية في عملية الفحص. وهو يتضمن فحصًا شاملاً لمطروقات قرص التيتانيوم بالعين المجردة أو بمساعدة أدوات مكبرة. أثناء الفحص البصري، نبحث عن العيوب الواضحة مثل الشقوق والمسامية وخشونة السطح وعدم دقة الأبعاد. يمكن أن يكون سبب الشقوق تقنيات تزوير غير مناسبة، أو الإجهاد الحراري، أو عيوب المواد. من ناحية أخرى، قد تنتج المسامية من انحباس الغاز أثناء عملية الصهر أو الحدادة. يمكن أن تؤثر خشونة السطح على وظيفة المطروقات ومظهرها، في حين أن عدم دقة الأبعاد يمكن أن يؤدي إلى مشكلات في التركيب.

نحن نفحص بعناية كامل سطح مطروقات قرص التيتانيوم، بما في ذلك الحواف، والوجوه، والتجويف. يتم وضع علامة على أي عيوب مرئية، ويتم إما رفض المطروقات أو إرسالها لمزيد من المعالجة، مثل الطحن أو اللحام، لتصحيح المشكلات. يعد الفحص البصري وسيلة سريعة وفعالة من حيث التكلفة لتحديد العيوب الرئيسية، ولكن له حدوده. بعض العيوب، مثل الشقوق الداخلية أو الشوائب الصغيرة، قد لا تكون مرئية بالعين المجردة، وبالتالي يتطلب الأمر طرق فحص أكثر تقدمًا.

التفتيش الأبعاد

يعد فحص الأبعاد أمرًا بالغ الأهمية للتأكد من أن مطروقات قرص التيتانيوم تلبي متطلبات التصميم المحددة. نحن نستخدم مجموعة متنوعة من أدوات القياس، مثل الفرجار والميكرومتر وآلات القياس الإحداثية (CMMs)، لقياس أبعاد المطروقات بدقة. تتيح لنا هذه الأدوات قياس القطر والسمك والعرض والأبعاد المهمة الأخرى بدقة عالية.

تعتبر CMMs مفيدة بشكل خاص للمطروقات ذات الشكل المعقد لأقراص التيتانيوم. يمكنهم قياس أبعاد متعددة في وقت واحد وتوفير بيانات إحداثيات ثلاثية الأبعاد مفصلة، ​​والتي يمكن مقارنتها بمواصفات التصميم. يتم تحديد أي انحرافات في الأبعاد خارج نطاق التسامح المقبول، ويتم إعادة صياغة المطروقات أو رفضها. يساعد فحص الأبعاد على التأكد من أن المطروقات تتناسب بشكل صحيح مع التطبيقات المقصودة وتلبية المتطلبات الوظيفية.

الاختبارات غير المدمرة (NDT)

يتم استخدام طرق اختبار غير مدمرة للكشف عن العيوب الداخلية في مطروقات قرص التيتانيوم دون التسبب في أي ضرر للأجزاء. تعتبر هذه الطرق ضرورية لضمان سلامة وموثوقية المطروقات، خاصة في التطبيقات الحرجة حيث يمكن أن يكون للفشل عواقب وخيمة. تتضمن بعض طرق NDT شائعة الاستخدام لمطروقات أقراص التيتانيوم ما يلي:

اختبار الموجات فوق الصوتية (UT)

يعد الاختبار بالموجات فوق الصوتية طريقة NDT مستخدمة على نطاق واسع للكشف عن العيوب الداخلية في المعادن. يتضمن استخدام موجات صوتية عالية التردد لاختراق المادة والكشف عن أي شذوذ، مثل الشقوق أو الفراغات أو الشوائب. يتم وضع محول الطاقة على سطح قرص التيتانيوم، وتنتقل الموجات فوق الصوتية إلى المادة. عندما تواجه الموجات خللًا، فإنها تنعكس مرة أخرى إلى محول الطاقة، الذي يحول الإشارات إلى مخرج كهربائي. يتم بعد ذلك تحليل الإشارات المنعكسة لتحديد حجم الخلل وموقعه وطبيعته.

UT هي طريقة حساسة وموثوقة للكشف عن العيوب الداخلية في مطروقات قرص التيتانيوم. ويمكنه اكتشاف العيوب الصغيرة التي يصل حجمها إلى بضعة ملليمترات ويمكن استخدامه لفحص كميات كبيرة من المواد بسرعة. ومع ذلك، فإنه يتطلب مشغلين ماهرين ومعايرة مناسبة لضمان نتائج دقيقة.

الاختبار الشعاعي (RT)

يستخدم الاختبار الشعاعي الأشعة السينية أو أشعة جاما لاختراق مطروقات قرص التيتانيوم وإنتاج صورة للهيكل الداخلي. تمر الأشعة السينية أو أشعة جاما عبر المادة ويتم امتصاصها بشكل مختلف بكثافات مختلفة. تظهر العيوب، مثل الشقوق أو الشوائب، كمناطق داكنة أو فاتحة على الفيلم الشعاعي أو الكاشف الرقمي، اعتمادًا على كثافتها.

RT هي طريقة NDT قوية للكشف عن العيوب الداخلية في مطروقات قرص التيتانيوم. يمكن أن يوفر معلومات مفصلة حول حجم العيوب وشكلها وموقعها. ومع ذلك، فإنه يتطلب معدات خاصة واحتياطات السلامة بسبب استخدام الإشعاع. كما أنها مكلفة نسبيًا وتستغرق وقتًا طويلاً مقارنة بطرق الاختبار غير التدميرية الأخرى.

اختبار الجسيمات المغناطيسية (MT)

يستخدم اختبار الجسيمات المغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد المغناطيسية، مثل سبائك التيتانيوم. أنها تنطوي على تطبيق مجال مغناطيسي على تزوير قرص التيتانيوم ورش الجزيئات المغناطيسية على السطح. إذا كان هناك خلل، يتم تشويه المجال المغناطيسي، وتنجذب الجزيئات المغناطيسية إلى العيب، مما يشكل إشارة مرئية.

MT هي طريقة NDT بسيطة وفعالة من حيث التكلفة للكشف عن العيوب السطحية والقريبة من السطح في مطروقات قرص التيتانيوم. يمكنه اكتشاف العيوب مثل الشقوق واللفائف والدرزات. ومع ذلك، فهو يقتصر على المواد المغناطيسية الحديدية ويمكنه فقط اكتشاف العيوب القريبة من السطح.

اختبار اختراق السائل (PT)

يتم استخدام اختبار الاختراق السائل للكشف عن عيوب كسر السطح في المواد غير المسامية، مثل مطروقات أقراص التيتانيوم. وهو ينطوي على تطبيق سائل مخترق على سطح المطروق، والذي يسمح له باختراق أي عيوب في السطح. وبعد فترة زمنية محددة، تتم إزالة المخترق الزائد، ويتم تطبيق المطور. يقوم المطور بإخراج النافذ من العيوب، فيجعلها مرئية كمؤشرات مشرقة.

PT هي طريقة NDT حساسة وموثوقة للكشف عن عيوب كسر السطح في مطروقات قرص التيتانيوم. يمكنه الكشف عن العيوب مثل الشقوق والمسامية والصفائح. ومع ذلك، فإنه يتطلب إعدادًا مناسبًا للسطح وتطبيقًا دقيقًا للاختراق والمطور لضمان الحصول على نتائج دقيقة.

الاختبارات الميكانيكية

يتم استخدام الاختبار الميكانيكي لتقييم الخواص الميكانيكية لمطروقات قرص التيتانيوم، مثل القوة والصلابة والليونة. تعتبر هذه الخصائص مهمة لضمان أداء وموثوقية المطروقات في التطبيقات المقصودة. تتضمن بعض طرق الاختبار الميكانيكية الشائعة الاستخدام لمطروقات أقراص التيتانيوم ما يلي:

اختبار الشد

يتم استخدام اختبار الشد لتحديد قوة الشد النهائية، وقوة الخضوع، واستطالة مطروقات قرص التيتانيوم. يتم قطع عينة من المطروقة وتعريضها لحمل شد متزايد تدريجيًا حتى تنكسر. يتم قياس الحمل والتشوه أثناء الاختبار، ويتم رسم منحنى الإجهاد والانفعال. قوة الشد النهائية هي أقصى ضغط يمكن أن تتحمله العينة قبل الكسر، في حين أن قوة الخضوع هي الضغط الذي تبدأ عنده العينة في التشوه من الناحية اللدنة. الاستطالة هي النسبة المئوية للزيادة في طول العينة بعد الكسر.

يوفر اختبار الشد معلومات قيمة حول قوة وليونة مطروقات قرص التيتانيوم. يساعد على التأكد من أن المطروقات تلبي متطلبات الخاصية الميكانيكية المحددة.

اختبار الصلابة

يتم استخدام اختبار الصلابة لقياس مقاومة مطروقات قرص التيتانيوم للمسافة البادئة أو الخدش. هناك العديد من طرق اختبار الصلابة المتاحة، مثل برينل وروكويل وفيكرز. تستخدم كل طريقة مسافة إندينتر وتحميل مختلفة لقياس الصلابة.

يعد اختبار الصلابة طريقة سريعة وبسيطة لتقييم الخواص الميكانيكية لمطروقات قرص التيتانيوم. يمكن أن يوفر معلومات حول جودة المعالجة الحرارية ووجود أي عيوب داخلية. تشير قيمة الصلابة المتسقة عبر الطرق إلى بنية مجهرية موحدة ومعالجة حرارية مناسبة.

اختبار التأثير

يتم استخدام اختبار التأثير لتقييم صلابة مطروقات قرص التيتانيوم. وهو يتضمن ضرب عينة محززة بمطرقة بندولية وقياس الطاقة الممتصة أثناء الاصطدام. الطاقة الممتصة هي مقياس لصلابة المادة، وهو أمر مهم للتطبيقات التي قد تتعرض فيها المطروقات للتحميل أو التأثير المفاجئ.

يساعد اختبار التأثير على التأكد من أن مطروقات قرص التيتانيوم تتمتع بالصلابة الكافية لتحمل ظروف الخدمة المتوقعة. وهو مهم بشكل خاص للتطبيقات في صناعات الطيران والسيارات، حيث قد تتعرض المطروقات لبيئات عالية الضغط.

التحليل الكيميائي

يستخدم التحليل الكيميائي لتحديد التركيب الكيميائي للمطروقات قرص التيتانيوم. يمكن أن يؤثر التركيب الكيميائي لسبائك التيتانيوم بشكل كبير على خواصها الميكانيكية ومقاومتها للتآكل وخصائص الأداء الأخرى. ولذلك، فمن الضروري التأكد من أن المطروقات لديها التركيب الكيميائي الصحيح.

نحن نستخدم طرقًا مختلفة للتحليل الكيميائي، مثل التحليل الطيفي للانبعاث البصري (OES) وفلورية الأشعة السينية (XRF). يتضمن OES إثارة الذرات الموجودة في المادة بواسطة قوس كهربائي أو شرارة، ويتم قياس انبعاث الضوء عند أطوال موجية محددة. تتناسب شدة الضوء المنبعث مع تركيز العناصر الموجودة في المادة. من ناحية أخرى، يستخدم XRF الأشعة السينية لإثارة الذرات الموجودة في المادة، ويتم اكتشاف الأشعة السينية المميزة المنبعثة من العناصر وتحليلها.

يساعد التحليل الكيميائي على التأكد من أن مطروقات قرص التيتانيوم تلبي متطلبات التركيب الكيميائي المحددة. كما أنه يساعد على اكتشاف أي شوائب أو اختلافات في عناصر صناعة السبائك التي قد تؤثر على أداء المطروقات.

خاتمة

في الختام، يعد فحص مطروقات أقراص التيتانيوم عملية شاملة تتضمن طرقًا متعددة لضمان أعلى مستوى من الجودة. يعد الفحص البصري وفحص الأبعاد والاختبار غير المدمر والاختبار الميكانيكي والتحليل الكيميائي خطوات أساسية في عملية الفحص. باستخدام هذه الأساليب، يمكننا اكتشاف وإزالة أي عيوب أو عدم مطابقة في المطروقات، مما يضمن أنها تلبي المتطلبات الصارمة لعملائنا في مختلف الصناعات.

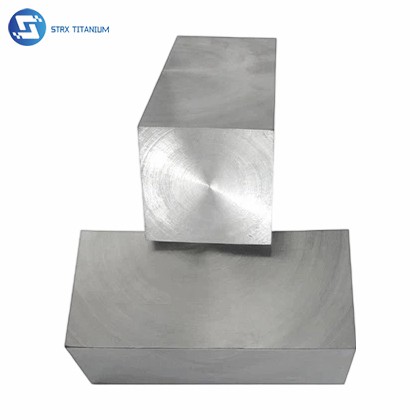

إذا كنت في السوق للحصول على جودة عاليةمطروقات كتلة التيتانيوم,التيتانيوم مزورة الدائري، أوAMS 4928 حلقة تزوير من سبائك التيتانيوم للفضاء، فلا تتردد في الاتصال بنا للحصول على مزيد من المعلومات ومناقشة متطلباتك المحددة. نحن ملتزمون بتزويدك بأفضل المنتجات والخدمات.

مراجع

• دليل ASM المجلد 17: التقييم غير المدمر ومراقبة الجودة
• معايير ASTM للتيتانيوم وسبائك التيتانيوم
• مواصفات المواد الفضائية (AMS) لسبائك التيتانيوم
